Vollautomatische Rotationsverdampfer

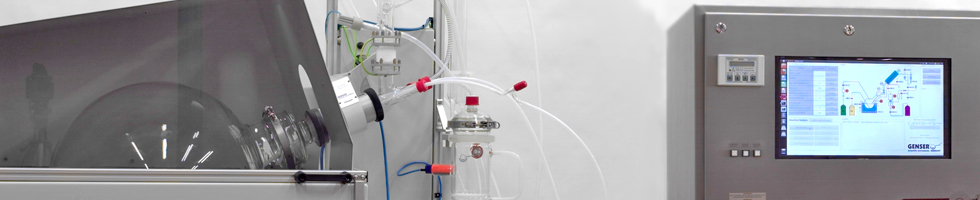

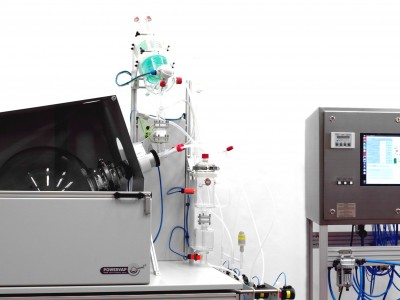

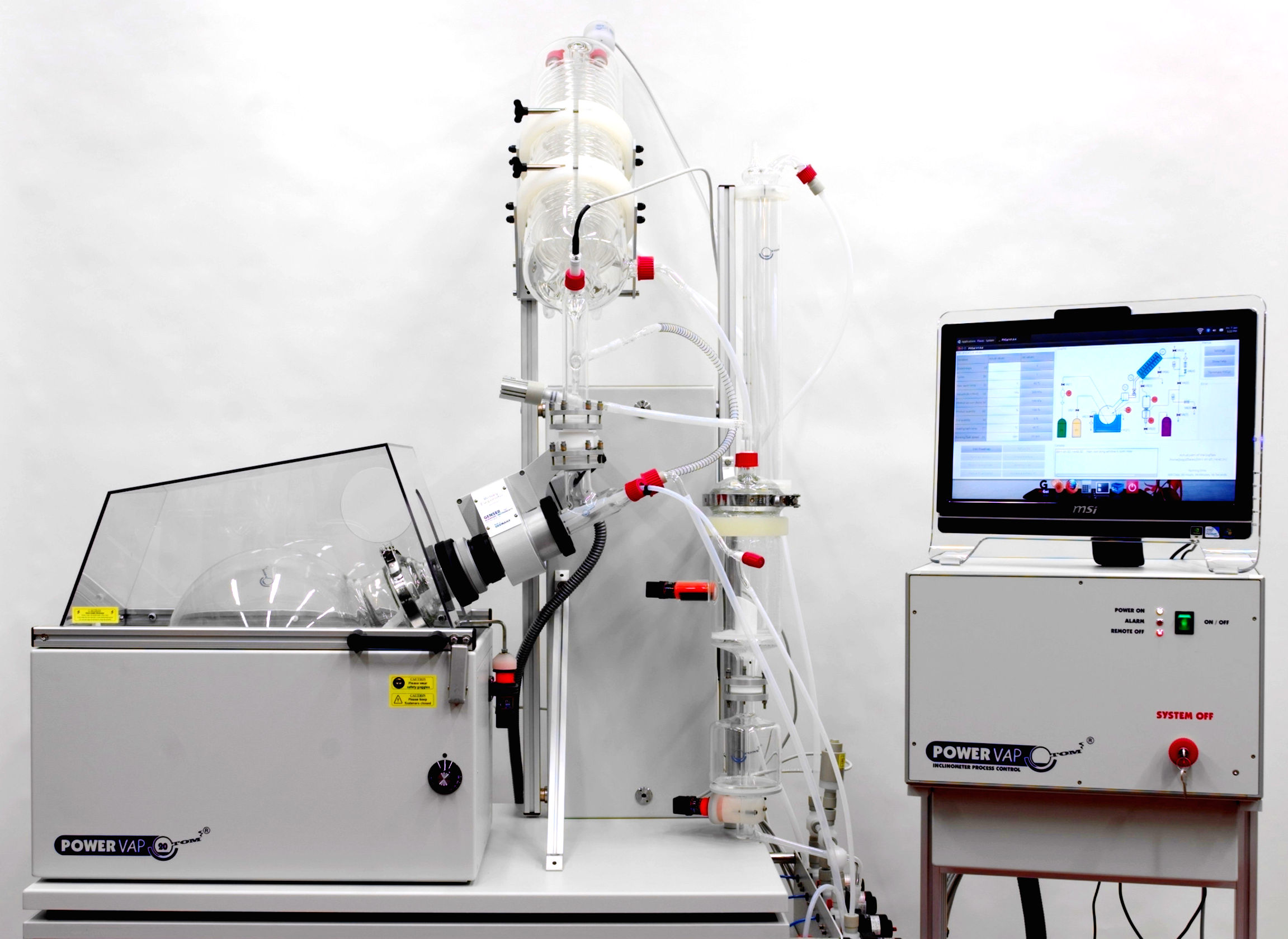

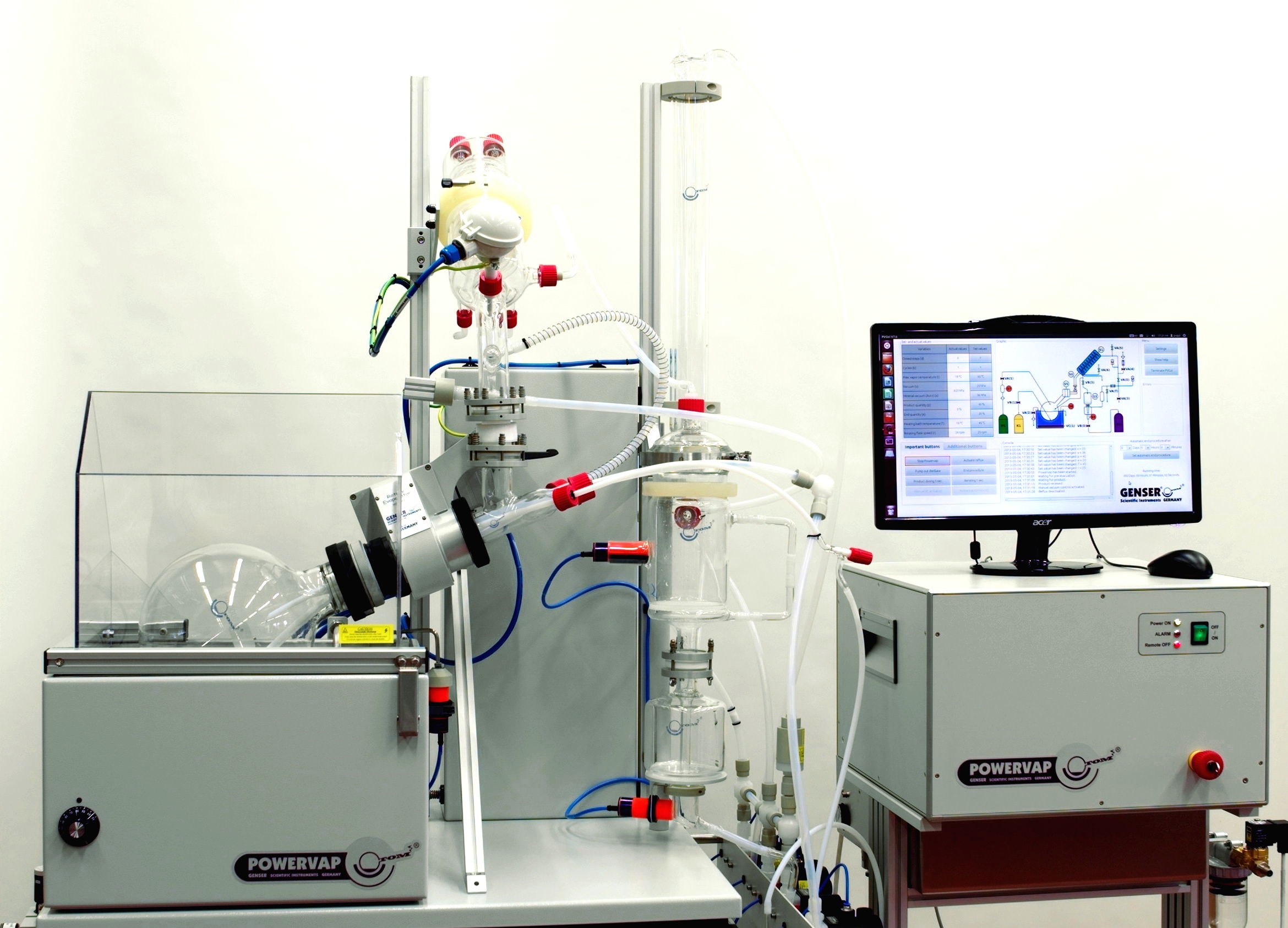

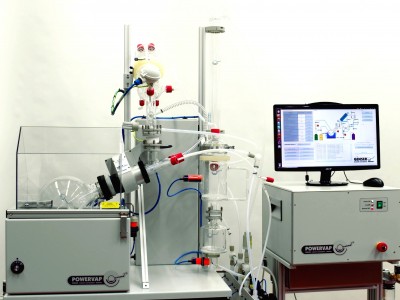

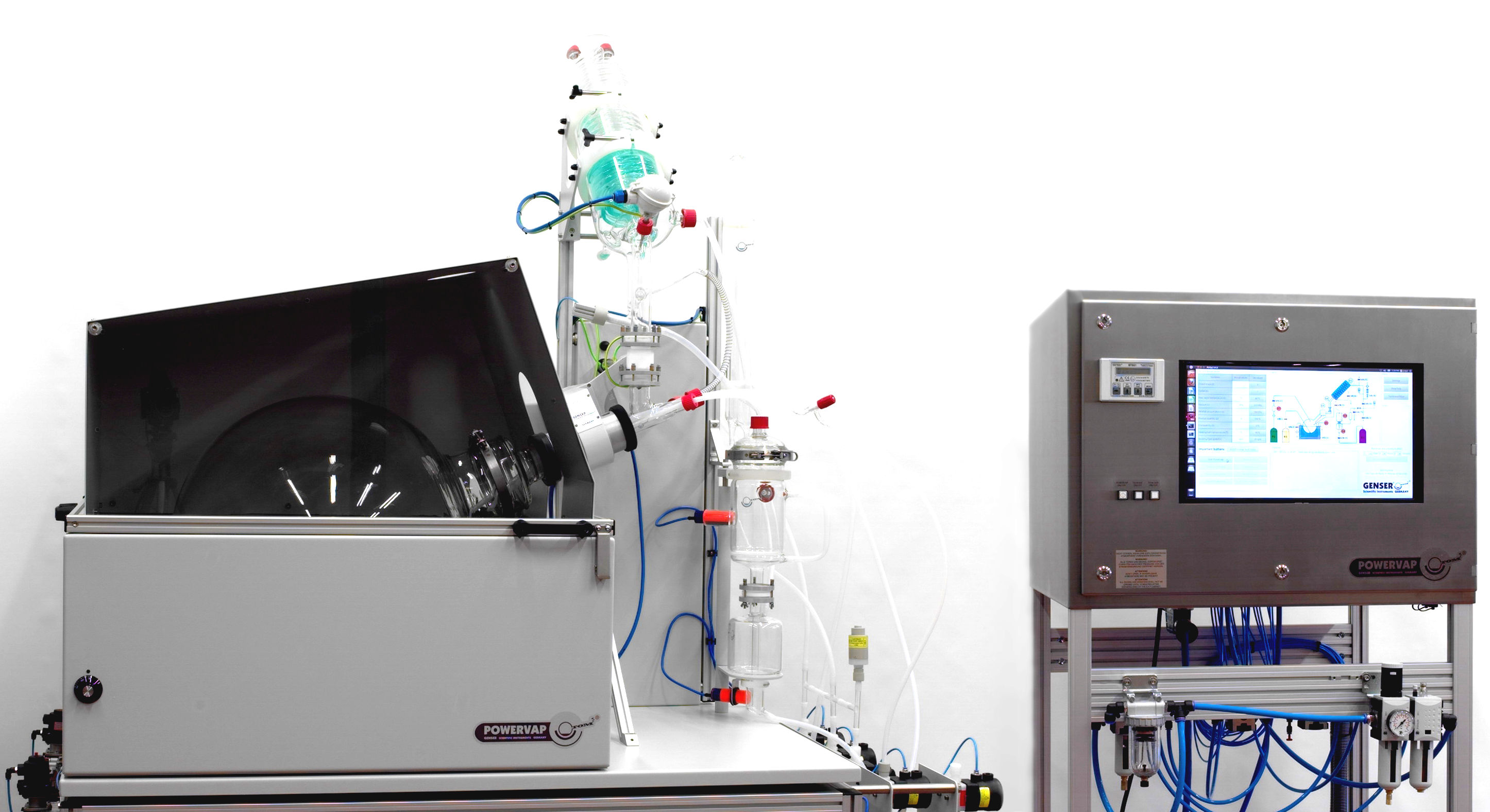

Rotationsverdampfer POWERVAP®

POWERVAP® ist ein patentierter, vollautomatischer Pendelsystem-Rotationsverdampfer.

Verglichen mit einem manuellen Gerät mit gleichgroßem Rotationskolben, besitzt der POWERVAP® etwa die 5-fache Leistung.

POWERVAP®-Anwendungen

  • Hervorragend zur Lösungsmittelrückgewinnung geeignet
  • Problemlose Destillation von hochsiedenden Lösungsmitteln
  • Destillation großer Lösungsmittelmengen
  • Konzentration von Extrakten
  • Konzentration von Fraktionen aus der präparativen HPLC
  • Gerne erarbeiten wir mit Ihnen kundenspezifische Problemlösungen. Speziell das Gebiet der vollautomatisierten Rotationsverdampfer eröffnet ganz neue Anwendungsmöglichkeiten.

Technische Merkmale des POWERVAP®

  • Automatische Befüllung des Rotationskolbens – Füllinhalt vorwählbar (patentiert)
  • Automatische Abpumpung des Destillats (patentiert)
  • Erzeugung einer gewünschten Produktkonzentration
  • Automatische Abpumpung des Konzentrats
  • Schaumkontrolle mittels parametrierbarer Pulszudosierung (Option/patentiert)

Rotationskolben Merkmale

  • Frei im Wasserbad schwimmender Rotationskolben, dessen Inhalt mit Hilfe eines Inklinometers überwacht wird
  • Der schwimmende Rotationskolben reduziert mechanische Belastungen, um so durch gleichbleibende Dichtheit eine leistungsfähige Destillation, auch im Dauerbetrieb, zu gewährleisten (siehe Pendelsystem)
  • Hydraulisches Dämpfungssystem für den Rotationskolben mit Antrieb, um z. B. bei der Trocknung von Pulvern die Leistungsfähigkeit zu erhöhen
  • Oberfächenbehandelte Glasflansche, um eine bestmögliche Vakuumstabilität zu garantieren

Dichtsystem

  • Hochleistungsdichtsystem
    – PTFE/Glas
    – Lebensdauer ca. 20.000 Betriebsstunden
    – Endvakuum besser als 0,1 hPa (im Leerzustand)
    – 3 Jahre Garantie
  • Dichtsystem STACONSEAL, patentiert (Option)
    – Endvakuum besser als 0,01 hPa (im Leerzustand)
  • Bedingt durch das neuartige Dichtsystem, wird eine sehr gute Lösungsmittelrückgewinnungsrate erreicht

Schutzeinrichtungen

  • Dampftemperaturalarm zur automatischen Abschaltung des Wasserbades
  • Implosionsschutzhaube aus transparentem Polykarbonat für den Rotationskolben
  • Sechseckige Implosionsschutzvorrichtung aus transparentem Polykarbonat für den Kühler
  • Vollständige Systemüberwachung durch softwareseitige Fehlerbehandlung

Steuerung

  • Genaue Steuerung der Destillation. Temperatur, Vakuum und andere Prozessparameter werden überwacht, um auch schäumende Produkte zuverlässig verarbeiten zu können
  • Computergesteuerter Rückfluß: Dadurch kann das System z.B. im Standby-Betrieb auf neues Produkt warten und die Anlage muss nicht aufwändig neu gestartet werden
  • Unbeaufsichtigter, sicherer und gleichmäßiger Betrieb
  • Weitere Informationen zur Steuerung der POWERVAP®-Familie finden Sie auf der Seite Bedienoberfläche & Prozessoptimierung

Technische Daten

  POWERVAP®-6 POWERVAP®-10/20 POWERVAP®-50 POWERVAP®-100
6 l 10, 20 l 50 l 100 l
ca. 2 l/h ca. 4,5 l/h
(20 l
Rotationskolben)
ca. 6,5 l/h ca. 8,5 l/h
Methanol
ca. 115 l
Dichlormethan
ca. 230 l
Methanol
ca. 260 l
Dichlormethan
ca. 530 l
Methanol
ca. 360 l
Dichlormethan
ca. 750 l
Methanol
ca. 460 l
Dichlormethan
ca. 960 l
ca.
115x75x195 cm
ca.
135x85x215 cm
ca.
150x90x225 cm
ca.
175x100x230 cm
ca.
50x75x145 cm
ca.
50x75x145 cm
ca.
50x75x145 cm
ca.
50x75x145 cm
0,1 hPa 0,1 hPa 0,1 hPa 0,1 hPa
< 5 hPa/h

< 0.1 hPa/h (Option, Computergesteuertes Dichtsystem STACONSEAL)

< 5 hPa/h

< 0.1 hPa/h (Option, Computergesteuertes Dichtsystem STACONSEAL)

< 5 hPa/h

< 0.1 hPa/h (Option, Computergesteuertes Dichtsystem STACONSEAL)

< 5 hPa/h

< 0.1 hPa/h (Option, Computergesteuertes Dichtsystem STACONSEAL)


(Option)

(Option)

(Option)

(Option)

Dokumente zur POWERVAP®-Familie

Haben Sie Fragen oder wünschen Sie weitere Informationen zu diesem Produkt?
